铝水杯制造全解析--核心工艺篇

杯中有故事，生活有温度，大家好，“董董讲杯”来了。很多朋友已经深知小编从业主要是生产各类不锈钢水杯与各类塑胶水杯，虽然前面小编分享了关于玻璃水杯的深度解析，这主要归于朋友的帮助。http://www.zhanyict.com/ 新款水杯选展易。如果你想采购或开发不锈钢杯壶产品或塑胶杯壶产品时遇到任何问题都可以私信小编哦，小编愿竭诚为你服务。

也许是季节的原因也许是又到了一个热卖季，最近小编收到不少来自全球的购买铝杯的询盘，于是小编想到给大家分享关于铝杯的一些事，考虑到小编能力有限于是请到有着铝杯工厂开厂近20年经验的禤总，http://www.zhanyict.com/ 新款水杯选展易。请他详细给大家聊聊铝杯制造的哪些事。

铝水杯核心生产工艺详解（以深拉延为例）

铝卷开料： 选用3104/H24状态铝合金卷材（厚度0.8-1.2mm），经矫平后冲裁成圆形杯坯料片。经验： 料片直径需精确计算，http://www.zhanyict.com/ 新款水杯选展易。过大浪费材料增加拉延阻力，过小易导致杯身高不足或破裂。

深拉延成型（关键工序实战解析）：

工序： 杯坯料片在液压机作用下，通过凸模强力压入凹模，一次拉伸成杯身雏形。

技术难点与解决：

起皱： 法兰边缘受压失稳。对策： 精准控制压边力（吨位需随行程动态调整），凹模入口R角抛光至镜面（Ra小于等于0.2μm），http://www.zhanyict.com/ 新款水杯选展易。涂抹高粘度拉伸油（如含氯系添加剂）。

破裂： 杯底转角处应力集中。对策： 增大凸模头部R角（至少3倍料厚），凹模转角抛光无接痕，关键经验——在凹模转角处设计排气微孔（φ0.3mm），http://www.zhanyict.com/ 新款水杯选展易。避免气垫效应导致材料悬空拉伸破裂。

壁厚不均： 凸模速度不均。对策： 采用伺服液压机，http://www.zhanyict.com/ 新款水杯选展易。设置慢速接触料片→中速成型→快速脱模的变速曲线。

切边与清洗： 激光精准切除多余法兰边，碱性脱脂剂（60℃）彻底去除拉伸油和氧化物。

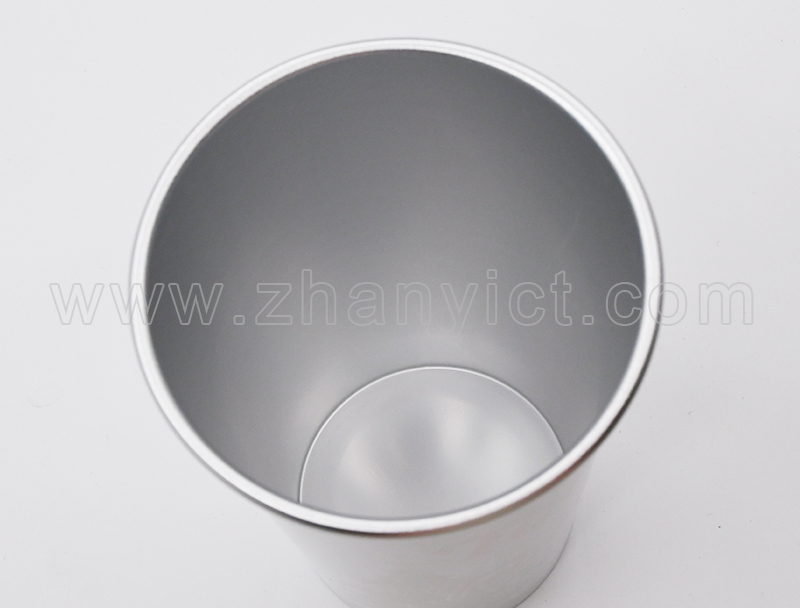

内喷涂（核心技术）： 采用静电喷涂工艺，杯内壁均匀喷涂食品级环氧树脂（膜厚15-20μm），280℃固化形成致密保护层。http://www.zhanyict.com/ 新款水杯选展易。经验： 喷涂前必须确保杯体完全干燥，否则涂层易产生针孔。

外表面处理：

阳极氧化（高端主流）： 在硫酸电解液中通电，生成致密Al₂O₃氧化膜（厚度12-15μm）。可染各种颜色，硬度高（HV300+），耐磨损。

喷漆/喷粉： 适用复杂图案。脱落痛点解决： 基材必须经铬化或磷化处理增加附着力，选用耐候性聚酯粉末（固化温度200℃），http://www.zhanyict.com/ 新款水杯选展易。膜厚控制在60-80μm。

旋压收口与卷边： 数控旋压机将杯口收拢卷曲，形成光滑厚实的唇口。

杯中有故事，生活有温度，卖好水杯选好工厂，专利产品提供全球贴牌服务，专业团队高品质标准为全球代工，东莞市展易日用品科技有限公司深耕高品质杯壶产品，我们愿竭诚为您服务。
