深度对比分析同一款不锈钢保温杯的两种生产工艺的差异（拉伸篇）

杯中有故事，生活有温度，大家好，“董董讲杯”来了。在前段时间的展会上，有不少访客问到一个相同的问题，就是同款的水杯分别采用拉管工艺生产与拉伸工艺生产有什么不同？为什么拉管工艺生产的成品成本要更高一些。http://www.zhanyict.com/ 新款水杯选展易。今天小编给大家科普一下，同一款不锈钢保温杯，分别采用两种不同的生产工艺，差异都有哪些？由于分享的内容比较多，小编将拆分成几篇为大家分享。

为了能让大家有一个具象的了解，小编将以市场上常见的圆柱形不锈钢保温杯（容量350ml，直径70mm，高度180mm）为具体案例，分别从激光焊接拉管工艺与传统多道拉伸工艺展开独立分析，并结合实际生产问题与解决方案进行阐述。http://www.zhanyict.com/ 新款水杯选展易。这里的内容仅代表小编个人观点，如果小编在分享中有错误的地方还请朋友们直接指出，私聊与留言都可以，小编会与大家一起学习探讨。

第二篇：多道拉伸工艺全流程解析

工序流程：

卷材冲裁 → 首次拉伸 → 中间退火 → 二次拉伸 → 三次拉伸 → 胀形整形 → 割口处理 → 抽真空焊接 → 电解抛光

核心工艺难点与人工干预点：

http://www.zhanyict.com/ 新款水杯选展易。多道拉伸的次生缺陷

材料限制：必须采用0.5-0.8mm厚度的软态不锈钢，过厚材料（＞1.0mm）需增加拉伸次数至6-8道，http://www.zhanyict.com/ 新款水杯选展易。导致内壁产生肉眼可见的环状纹路（如2022年某网红杯因5道拉伸产生0.1mm深的纹路，被迫增加2道内壁抛光工序）

退火工序的精准控制

操作规范：每道拉伸后需在1050℃下退火3分钟，http://www.zhanyict.com/ 新款水杯选展易。操作员需用红外测温仪实时监控，温度偏差超过±15℃会导致材料晶粒度超标（＞6级）

人工修整需求

典型案例：2020年某批拉伸杯因模具间隙偏差0.05mm，http://www.zhanyict.com/ 新款水杯选展易。导致30%产品口部出现0.2mm飞边，需安排专人用400目砂带手动修磨，单件增加12秒工时

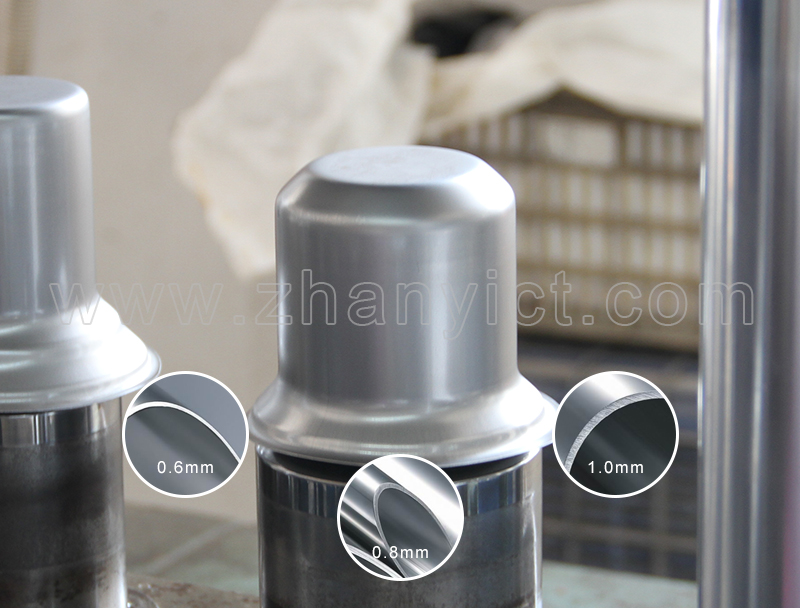

材料厚度对成本的影响：

厚度0.6mm，拉伸次数3-4次，合格率92%，单件工时95秒

厚度0.8mm，拉伸次数4-6次，合格率87%，http://www.zhanyict.com/ 新款水杯选展易。单件工时110秒

厚度1.0mm，拉伸次数5-7次，合格率78%，单件工时135秒

杯中有故事，生活有温度，卖好水杯选好工厂，专利产品提供全球贴牌服务，专业团队高品质标准为全球代工，东莞市展易日用品科技有限公司深耕高品质杯壶产品，我们愿竭诚为您服务。
